TUBULAR WORK Bauschild, inkl. Werbebanner von 4 bis 15m²
TOP
Geniales und einfaches Bauschild-Rahmensystem. Bestehend aus Rohrverbindern und Rundrohren (z.B. Aluminiumstangen). Schnell aufgebaut, wind- und sturmfest, schnell abbaubar und wiederverwendbar.
Lieferung erfolgt inkl. Werbebanner
Vier lieferbare Standardgrößen
Im Lieferumfang:
Versandkosten sind bereits im Endpreis enthalten. Siehe Versandinfo.
Weitere Infos für alle Rahmengrößen, inkl. Anzahl Zubehör und Abmessungen entnehmen Sie der Rubrik "Weitere Infos".
Lieferung erfolgt inkl. Werbebanner
- PVC Frontlit Premium, blickdicht, 510g/m²
- PVC Mesh Premium, winddurchlässig, 340g/m²
Vier lieferbare Standardgrößen
- Größe "M": Bauschildhöhe: 250cm, Rahmengröße: 260x180cm, Bannerformat: 240x160cm
- Größe "L": Bauschildhöhe: 375cm, Rahmengröße: 310x220cm, Bannerformat: 290x200cm
- Größe "XL": Bauschildhöhe: 500cm, Rahmengröße: 410x260cm, Bannerformat: 390x240cm
- Größe "2XL": Bauschildhöhe: 600cm, Rahmengröße: 510x310cm, Bannerformat: 490x290cm
Im Lieferumfang:

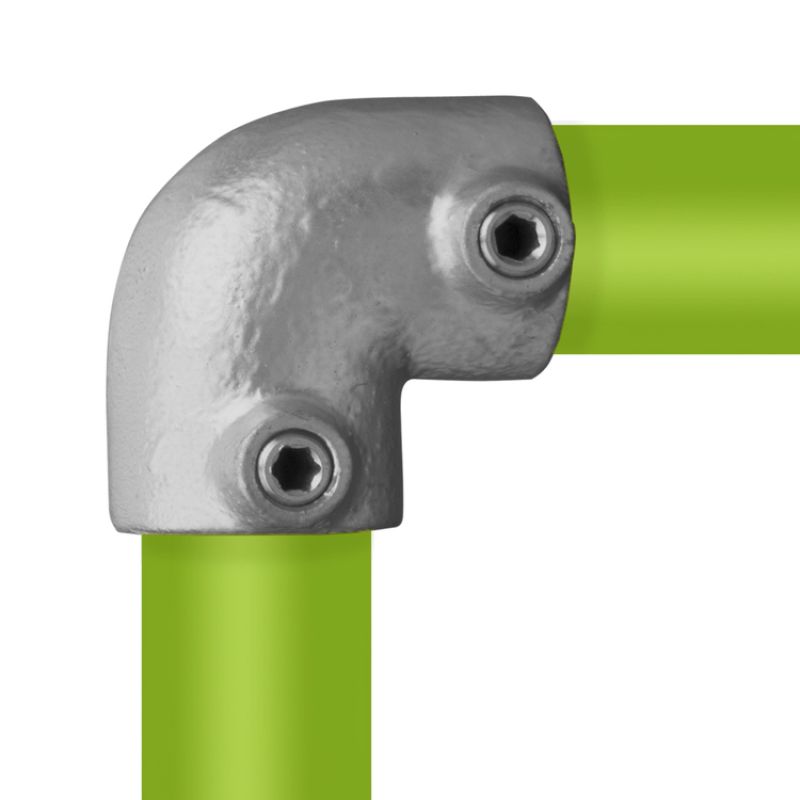

- RV006 Eckverbinder

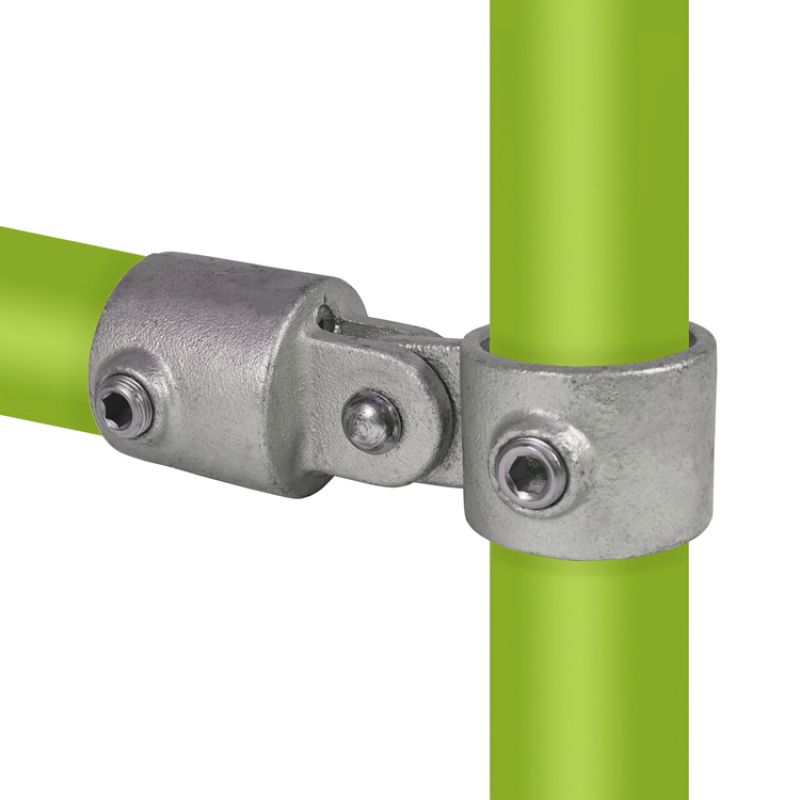

- RV044 Flexverbinder für seitliche Vertikalstange und seitliche Diagonalstangen.

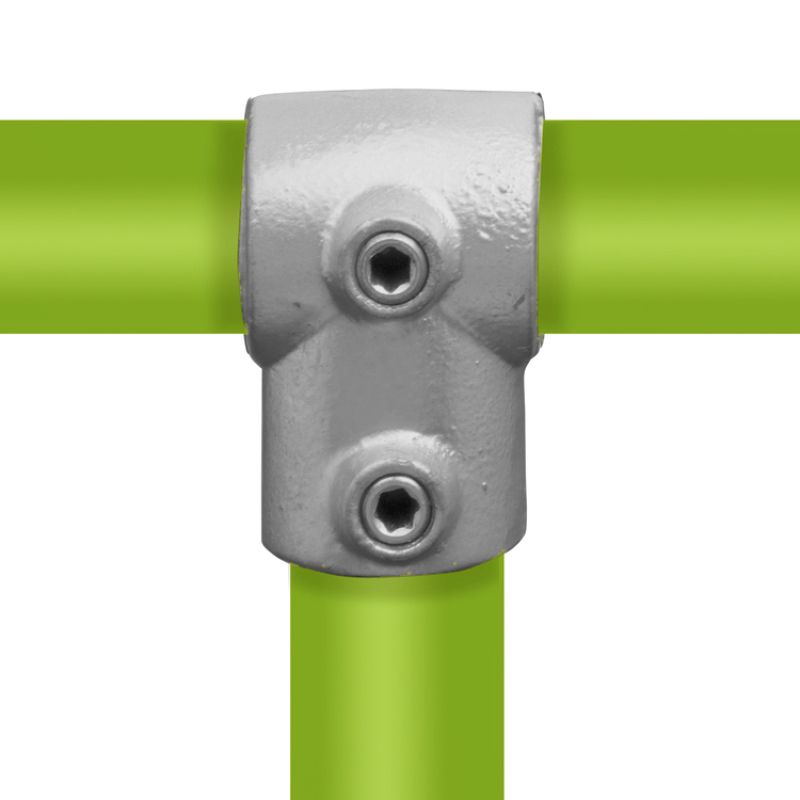

- RV002 T-Verbinder Short für seitliche Vertikalstangen
- RV100 Drehkupplung mit Schraube (optional: Rohrverbinder RV028)
- Für die (abschließende) Aufnahme einer rückwärtigen Horizontalstange zur Stabilisierung der seitlichen Rückenstützen.

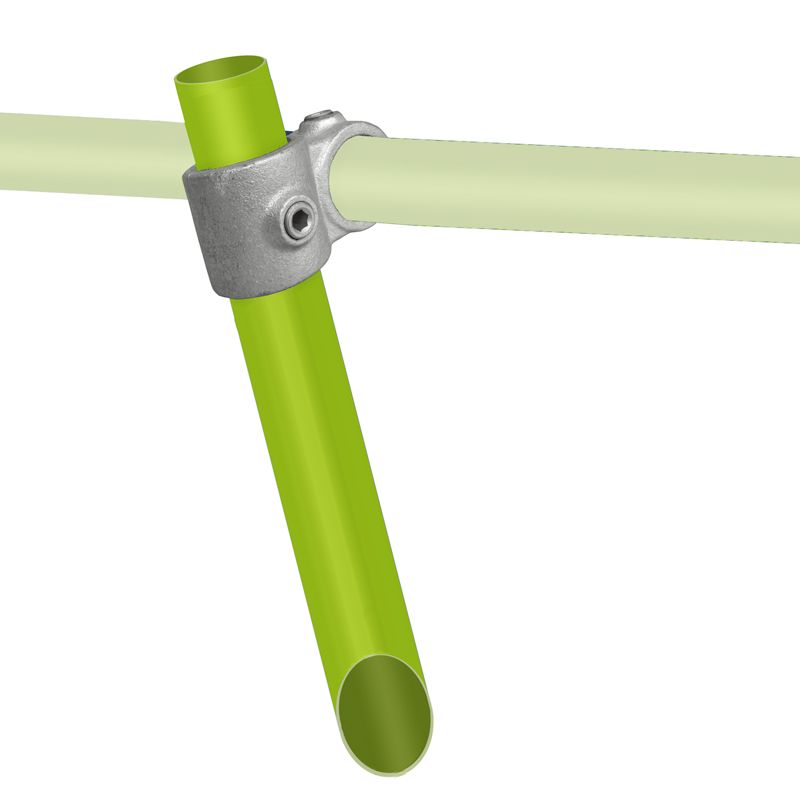

- RV105 Einschlaghülse
- Aluminiumstange 100cm, Bodenseite mit Schrägschnitt 135° zum leichteren Einschlagen

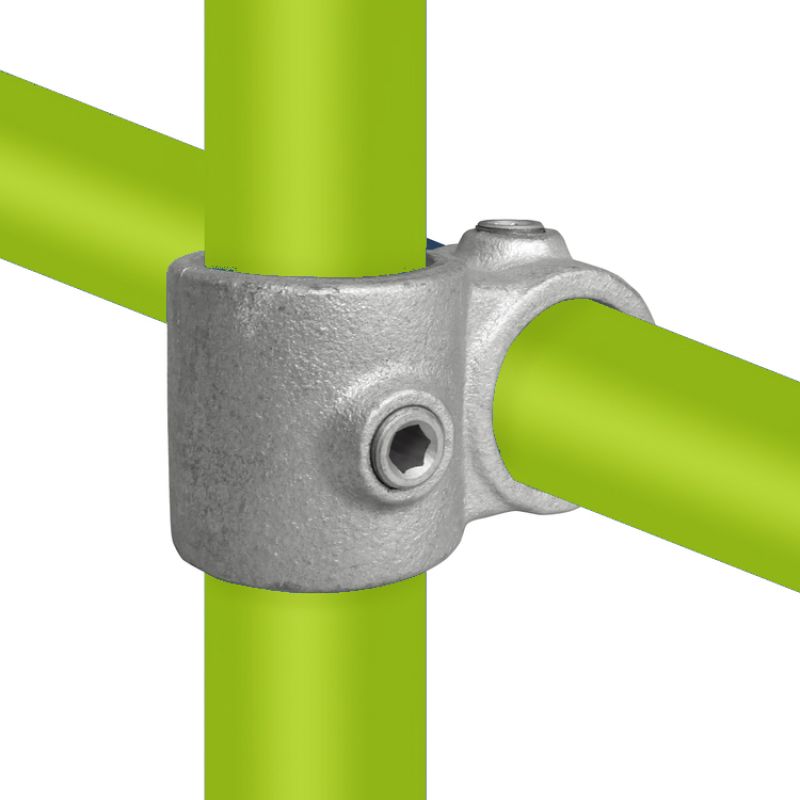

- RV028 Rohrverbinder
- Als mittlere Verstärkung für zusätzliche horizontale Aluminiumstange.
- Aluminiumrohre (roh)
- Die Aluminiumstangen sind aus Stabilitätsgründen nicht geteilt. Größe "M" mit Ø=42mm, Größen "L", XL" und "2XL" mit Ø=48mm
- Werbebanner (s. oben)
- Die Werbebanner sind standardmäßig alle 25cm (optional alle 50cm) geöst und haben einen Abstand von ca. 5-6cm zum Rahmenprofil.
- TORNADO Spannschlaufen
- Silberfarbenes, doppeltes 6mm-Spanngummi mit Spezialhaken aus wahlweise schwarzem oder weißem Kunststoff. Sehr hohe Zugkraft. Gesamtlänge inkl. Haken: 20-22cm. Ideal für engen Bannerabstand zum Rundrohr. Leichte Montage.
Versandkosten sind bereits im Endpreis enthalten. Siehe Versandinfo.
Weitere Infos für alle Rahmengrößen, inkl. Anzahl Zubehör und Abmessungen entnehmen Sie der Rubrik "Weitere Infos".
| Größe | "M" | "L" | "XL" | "2XL" |
| Höhe in cm | 250 | 375 | 500 | 600 |
| Rahmenformat in cm (BxH) | 260x180 | 310x220 | 410x260 | 510x310 |
| Bodenabstand in cm | 70 | 155 | 240 | 290 |
| Bannerformat in cm | 240x160 | 290x200 | 5390x240 | 490x290 |
| Gewicht ohne Werbebanner | 38 | 76 | 98 | 134 |
| Ø Aluminiumstange in mm | 42 | 48 | 48 | 48 |
| Anzahl RV006 Eckverbinder | 2 | 2 | 2 | 2 |
| Anzahl RV002 T-Verbinder Short | 4 | 4 | 4 | 6 |
| Anzahl RV028 Rohrverbinder Back | 10 | 12 | 14 | 16 |
| Anzahl RV044 Flexverbinder Uno | 4 | 4 | 8 | 10 |
| Anzahl RV100 Drehkupplung Schraube | 2 | 2 | 3 | 3 |
| Anzahl RV105 Einschlaghülse mit RV028 | 4 | 6 | 8 | 8 |
| Anzahl Spannschlaufen alle 50cm (option) | 18 | 20 | 26 | 32 |
| Anzahl Spannschlaufen alle 25cm (standard) | 36 | 40 | 52 | 64 |
Die Längen der Aluminiumstangen berechnen sich wie folgt: Breite des Rahmens abzgl. 10cm = Länge der Aluminiumstange.
Alle Angaben ohne Gewähr und Ca.-Maße. Die oben genannten Größen sind Beispielgrößen.
Gern stellen wir Ihre Wunschgröße zusammen. Sprechen Sie uns an.
Sie haben Spezialwünsche für die Wandmontage? Auch hierbei helfen wir Ihnen gerne.
Der Versand der Aluminiumstangen erfolgt separat mit Spedition (außer Einschlaghülsen). Die Aluminiumstangen sind aus Stabilitätsgründen nicht geteilt. Verbinder, Banner und Zubehör werden mit Paketdienst gesandt.
Sie wünschen Sonderfarben?
Bitte sprechen Sie uns an.
Haftungsausschluss
Als Lieferant übernehmen wir keinerlei Gewährleistung und Haftung für die Haltbarkeit der montierten Alu-Bannerrahmen. Lediglich Materialfehler können beanstandet werden. Die Montage sollte fachgerecht vorgenommen werden. Als Lieferant sind wir nicht zuständig für Genehmigungen und statische Vorschriften.
Die für die Montage erforderlichen Montagemittel (Schrauben/Dübel etc.) sind nicht im Lieferumfang enthalten!
Erstellung der Druckdatei
Bitte beim Erstellen Ihrer Druckdatei auf Folgendes achten:

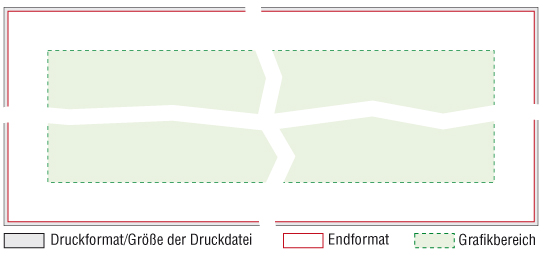

Die Druckdatei im Format des Werbebanners anlegen zzgl. rundum 5mm Anschnitt. Randabfallende Hintergründe bis zum Endformat platzieren.
Wichtige Grafikelemente bitte 50mm vom Rand entfernt platzieren.
Druck
Ihre Druckdatei können Sie direkt beim Bestellvorgang hochladen oder im Anschluss an Ihre Bestellung per E-Mail oder als Datenupload (Secutransfer) senden.
Wenn Sie mehrere Werbebanner zu produziren haben, müssen Sie pro Druckdatei eine Position in dem Warenkorb hinzufügen.
Versand
Material für das Werbebanner
Qualität
Bitte beim Erstellen Ihrer Druckdatei auf Folgendes achten:
Die Druckdatei im Format des Werbebanners anlegen zzgl. rundum 5mm Anschnitt. Randabfallende Hintergründe bis zum Endformat platzieren.
Wichtige Grafikelemente bitte 50mm vom Rand entfernt platzieren.
- Bevorzugte Dateiformate: PDF, JPG (unkomprimiert) oder TIFF (LZW-Komprimierung)
- Schriften in Pfade oder Kurven umwandeln
- Farbmodus: CMYK
- Bildauflösung bei 1:1 Format:
- bis 3m² 100-150dpi
- bis 10m² min. 80-100dpi
- bis 25m² min. 60-80dpi
- bis 50m² min. 45-60dpi
- bis 100m² min. 30-45dpi
- 1:10 Format
- Bitte die 10fache Druckauflösung gegenüber 1:1-Format wählen.
Druck
Ihre Druckdatei können Sie direkt beim Bestellvorgang hochladen oder im Anschluss an Ihre Bestellung per E-Mail oder als Datenupload (Secutransfer) senden.
Wenn Sie mehrere Werbebanner zu produziren haben, müssen Sie pro Druckdatei eine Position in dem Warenkorb hinzufügen.
- Die Banner werden im vollfarbigen, digitalen UV-Druck produziert. Dabei werden die Farben mit UV-Licht beim Druckvorgang gehärtet.
- Der Druck ist hochauflösend und von bester Qualität. Dabei sehr robust, uv-stabil und wetterfest.
Versand
- Das Banner wird beim Versand locker gefaltet
- Banner und Banner-Montagematerial werden i.d.R. getrennt vom TUBULAR-Rahmen versandt.
Material für das Werbebanner
- Banner PVC Frontlite Premium, B1, ca. 510 g/m²
- stabiles und blickdichtes PVC-Material
- B1 = schwer entflammbar
- Banner PVC Mesh Premium, B1, ca. 330 g/m²
- luftdurchlässiges PVC-Netzmaterial
- B1 = schwer entflammbar
Qualität
- UV-beständig
- 100 % wetterfest
- kratzfest
- abriebfest
- lichtecht
- langlebig
Versand
Der Versand der Aluminiumstangen erfolgt per Spedition ab Metallwerk oder ab APROFLAG.
Rahmenverbinder und Zubehör sowie Werbebanner und Spannschlaufen werden separat per Paketdienst versandt.
Zusätzliche Versandkosten
Spedition, inkl. Überlängenaufschlag
Größe "M": 110,-- EUR
Größe "L": 160,-- EUR
Größe "XL": 260,-- EUR
Größe "2XL": 360,-- EUR
Die Versandkosten sind bereits im Endpreis enthalten.
Der Abstellort der Warenlieferung muss für einen 7,5-Tonner frei zugänglich sein. Eine Entladehilfe ist bereitzustellen.
Der Versand der Aluminiumstangen erfolgt per Spedition ab Metallwerk oder ab APROFLAG.
Rahmenverbinder und Zubehör sowie Werbebanner und Spannschlaufen werden separat per Paketdienst versandt.
Zusätzliche Versandkosten
Spedition, inkl. Überlängenaufschlag
Größe "M": 110,-- EUR
Größe "L": 160,-- EUR
Größe "XL": 260,-- EUR
Größe "2XL": 360,-- EUR
Die Versandkosten sind bereits im Endpreis enthalten.
Der Abstellort der Warenlieferung muss für einen 7,5-Tonner frei zugänglich sein. Eine Entladehilfe ist bereitzustellen.
